SOLIDWORKS ELECTRICAL工程配置调整

　　SOLIDWORKS ELECTRICAL工程配置调整

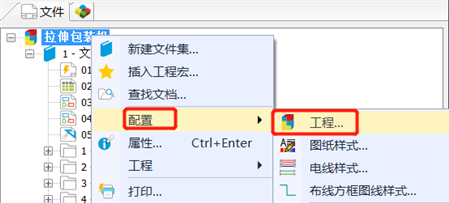

　　选择模板创建了工程之后，也可以可以在工程上右键，进入工程配置

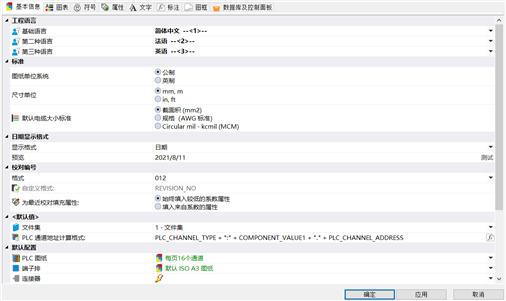

基本信息配置

　　可在此调整语言、单位、日期、编号等格式或者默认工程环境的默认配置。

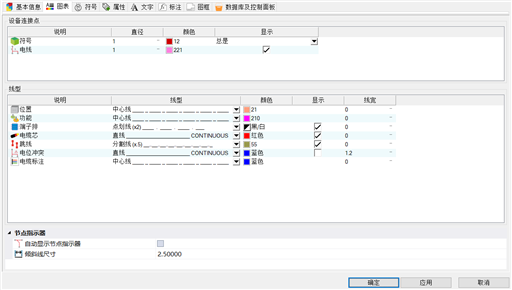

图表信息配置

　　图表信息配置，可在此调整符号与电线的链接点颜色，以及其他的功能的线型与颜色，值得注意的是“节点指示器”，默认不打开，若原理图需显示接线方向，可将其打开。

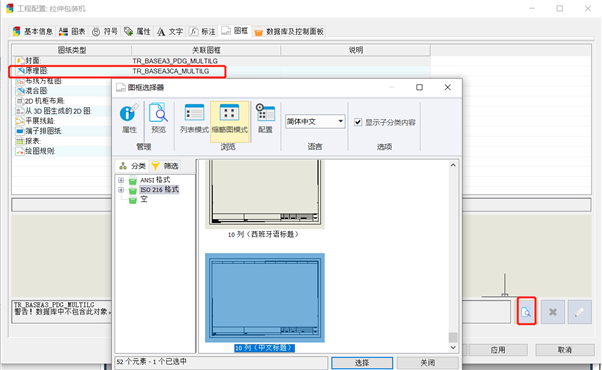

图框配置

　　对于图框配置，可以将全局的图框按照不同的类型，指定好对应的图框。

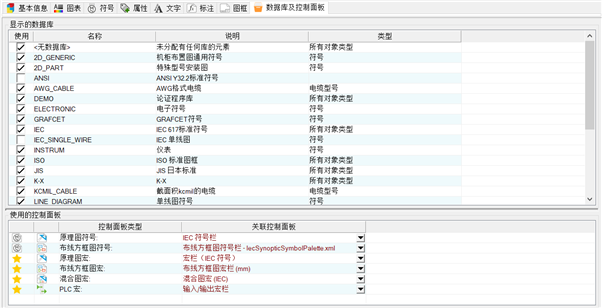

数据库及面板配置

　　上方可供选择数据库。例如，符号库(含有所有标准的符号)可以选择在原理图中添加符 号时，筛选并只显示 IEC 标准的符号，勾选想要使用的符号库即可。

　　下方部分可供选择想使用的控制面板(侧方控制栏中显示)，在下拉菜单中 从5种类型的控制面板中选择合适的面板。
