三维设计在热风炉行业的应用

实例

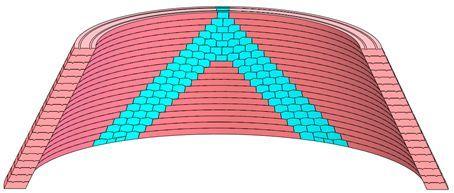

1.如图所示,由砖体垒成的热风炉拱顶人字拱,如何进行设计呢?


2.建模思路

此例中我们知道整体热风炉需要垒出的效果,而不知道每个砖块的具体外形如何,所以我们需要考虑使用Top-down的建模思路。首先确定热风炉的外形,然后通过切割,生成每块砖体。

3.建模过程

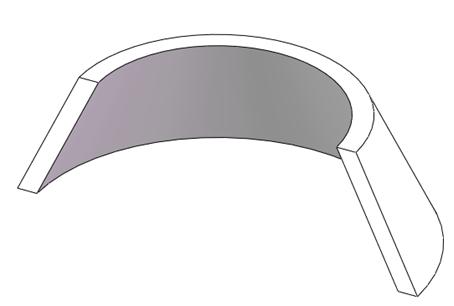

3.1.创建基体模型

如图所示,需要创建出整体外观形状。

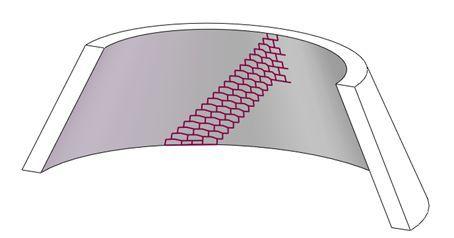

3.2.在内侧面上绘制砖体的排布图

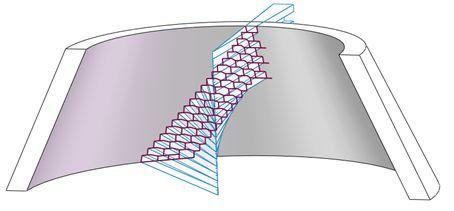

3.3.根据切割方向创建切割面

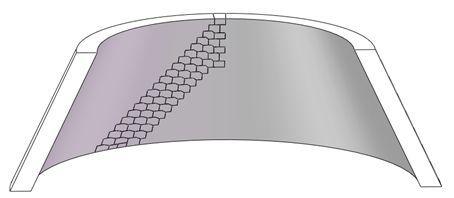

3.4.使用切割面切割实体

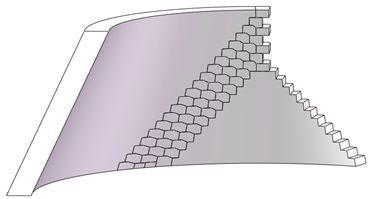

3.5.创建下方砖体基体模型

可知,除下方砖体外,左侧部分和右侧部分是对称的。所以,只需要载切割出下方的砖体、右侧部分通过镜像完成。通过切除、镜像实体,创建下方部分的基体模型。


3.6.砖体防滑槽切割

如图创建等距的变化的曲面,分别对左上方和下方砖块基体切割分层,并对人字形砖体进行切槽。


3.7.切割效果

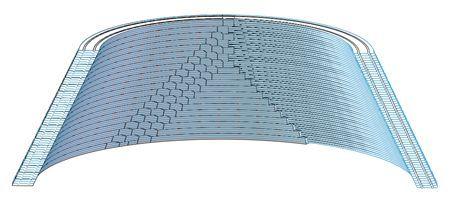

整体切割效果

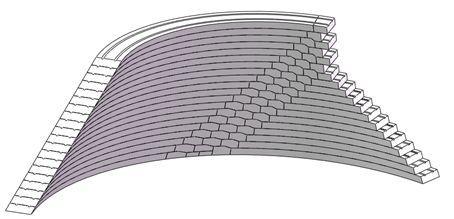

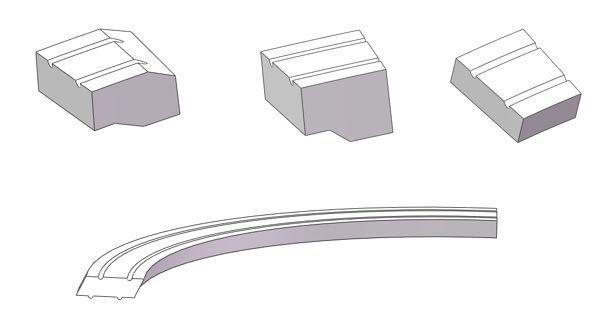

部分砖块

3.8.把零件保存成装配体,并镜像渲染


4.小结

此例主要运用实体分割,模拟砖块的垒积效果,主要难点是在建模思路上,需要运用整体切割人字拱,确保砖块间的配合。中间要创建一些必要的参考,确保能完美的进行分层。
