SOLIDWORKS助力平煤机——做煤机行业技术创新的领跑者!
公司介绍

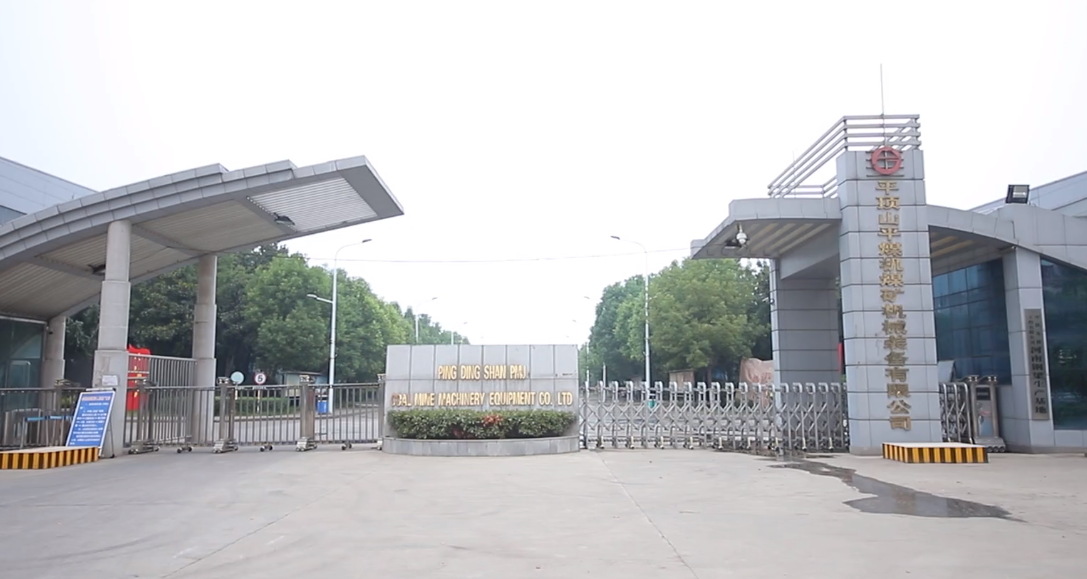

平煤机装备公司有五十多年的光辉发展历史,公司是集科研、开发设计、生产制造于一体的液压支架重点研制企业,目前公司主导产品有矿用液压支架、轨道车辆、隧道车砌台车、钢箱桥梁及军工产品等专用机械装备。
![](/upload/images/2021/11/7d1dc3a7d7c2817d.png)
平煤机装备公司是国内液压支架细分行业综合实力前三甲企业,公司依托数十年液压支架研制底蕴,传承“平煤机”价值品牌,努力做全球煤机行业技术创新的领跑者,智能制造和工业强基的示范者。
面临的挑战
在使用SOLIDWORKS之前,液压支架的设计周期短,一般从方案到图纸完成只有半个多月时间。二维图设计时,由于二维图的局限性, 在样机装配时,经常出现干涉的情况。有时候样机干涉的部位,也不好处理。非常耽误时间。特别是交货期短的产品,图纸修改效率低,经常加班。
之前在使用传统的CAD 二维设计方法布置管路时,要求设计人员具有较强的空间想象能力,且只能给出大体的管路走向和管路长度,设计难度大,同时在管路附件统计时费时且易出错。
改进及收益
使用SOLIDWORKS三维软件后,在出二维图的同时就可以出三维模型,能够快速的发现设计中的干涉问题;同时也可以自动的计算重量。图纸的正确率就很高。后来用topwdown设计的图纸,重用时,设计效率很高;其他包括做方案附图,用三维给客户汇报方案等等,效果也很好。
使用SOLIDWORKS三维管路设计之后,由于直观形象,且有干涉检查和自动计算、自动统计等功能,大大提高了液压支架系统设计效率和精细化程度。
![](/upload/images/2021/11/56f444e2e204cca8.png)

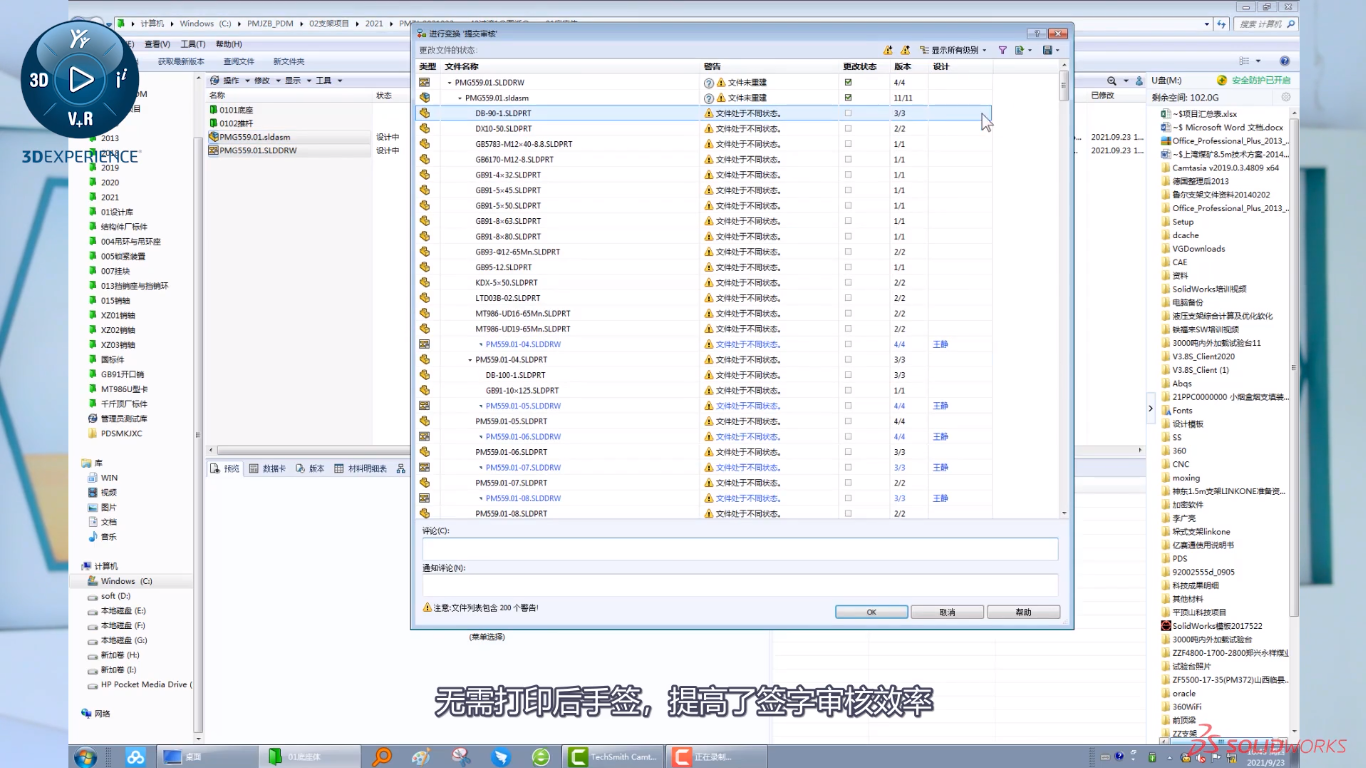

"由于液压支架属于小批量、定制化产品,图纸量比较大,修改也比较频繁。实施SOLIDWORKS PDM之后所有技术资料,包括图纸、工艺、标准、控制计划等都可以存储到服务器上,图纸的修改从服务器上检出、修改完后捡入,实现了图纸的版本管理,保证了图纸的唯一性和准确性;
图纸的设计、审核、审定、批准在系统上进行,无需打印后手签,提高了签字审核效率。同时现了产品的协同设计,提高了设计效率。相信随着我们应用的更加的深入,SOLIDWORKS能给我们提供更大的帮助。"
——平煤机技术主任王跃功
