无障碍传递设计数据?学会这一招就可以啦!

由于3D设计软件都有各自的数据格式,导致不同软件之间传递数据很困难,其实可以使用“中间格式”来解决这个问题。

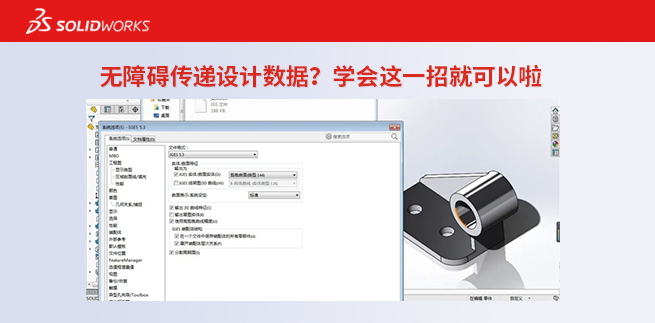

常见的“中间格式”有:IGES、STEPIGES支持输出为“IGES 实体/曲面实体”、“IGES 线架图(3D 曲线)”两种模式,同时提供输出 3D 曲线特征、输出草图实体、使用高剪裁曲线精度、分割周期面等选项控制输出精度,对于装配体输出支持在单一文件中保存装配体的所有零部件、展开装配体层次关系两种设置。
STEP有 AP203、AP214两种类型,AP203不包含颜色信息,STEP AP214 包含实体、面及曲线颜色等信息。STEP支持输出为“实体/曲面几何”、“线框”两种模式,同时提供设定 STEP 配置数据、输出面/边线属性、分割周期面、输出 3D 曲线特征等选项控制输出精度。

如果是SOLIDWORKS高版本向低版本传递数据,建议使用Parasolid(*.X_T)格式。


点击查看,了解使用中间格式传递设计数据的奥妙。
