利用SOLIDWORKS Flow Simulation来进行旋转流体仿真

前段时间，一个朋友去到一家做水泵的行业，问我SOLIDWORKS能够做流体仿真么？我说，能啊。朋友又问，我现在做水泵，里面的叶片旋转，可以模拟么？我说，当然可以了啊。

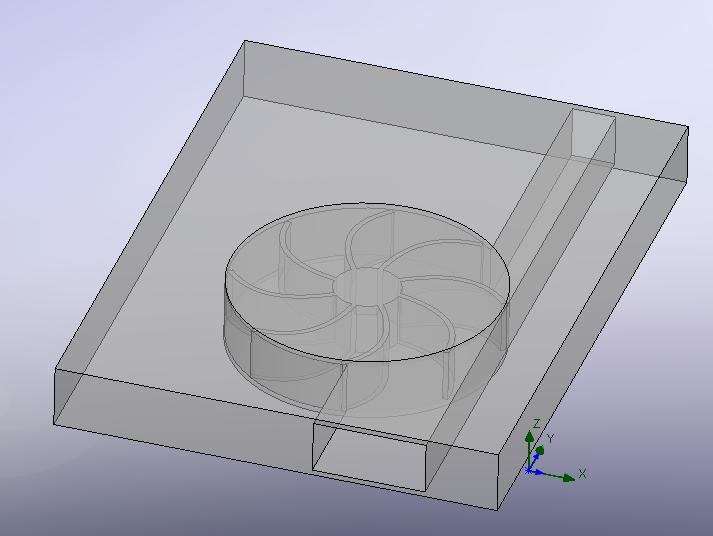

那么，我就做了个小例子给他，首先，我先建了个如下图所示模型，当然真正的泵不是这样的，我这个，只是玩具，甚至连玩具都称不上。

看到这个，大家可能就猜到了，是的，我的意图就是在中间将风扇旋转，然后，看看气流流动情况是什么样的；

首先，使用SOLIDWORKS Flow Simulation非常容易，我们从插件里，勾选，加载出来，此时，我们只需要使用向导来一步步创建就好；

因为SOLIDWORKS Flow Simulation目前为简体版本，我就不过多的截取图片，以文字叙述就好了；别的默认设置就不多说了，在分析类型处，选择外部分析，选择瞬态分析，时间设置为2s，输出步长为0.02s，选择旋转，类型选择滑移网格。之后，我们选择流体为气体，空气，之后，所有一切都默认通过；

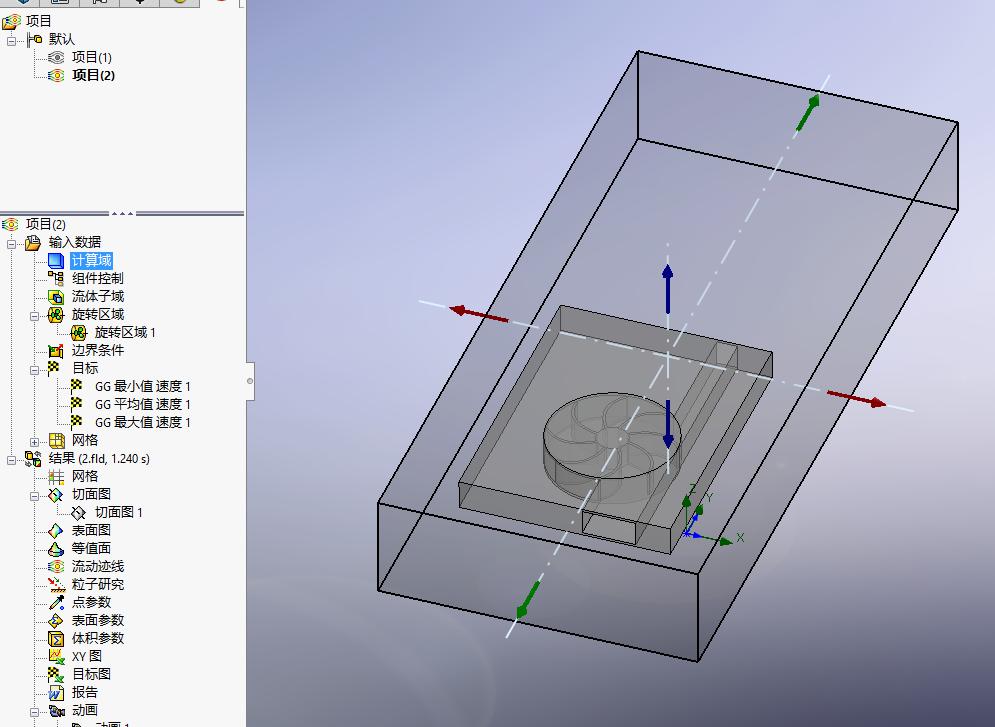

接下来，我们要做个工作，就是在旋转区域内，建立一块独立出来的实体，做完旋转控制，大小以正好包住扇页为准；（其实，这部分可以在建模时就完成的）接下来，我们设置一个计算域，我这里，大致选择了如下图大小；

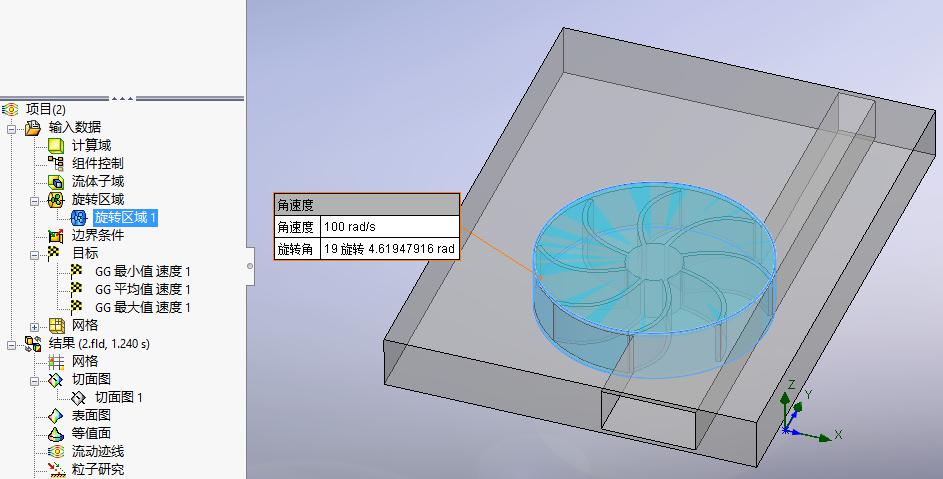

之后，设置旋转区域为刚刚所绘制的圆柱，如下图；

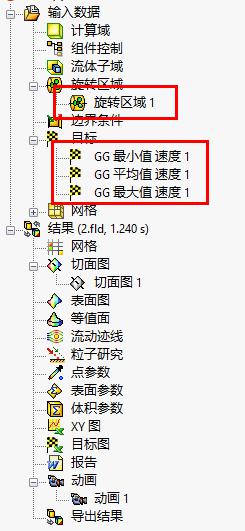

接下来，我们其实什么都不需要设置了；再加上一些目标，就可以了；其实，不加也可以运算；我们来看下，通过刚刚的向导，我们简单设置了几个参数，然后，我们又设置了旋转区域和目标，没错，使用SOLIDWORKS Flow Simulation就是这么简单；我们下面开始点击运算，就可以了；

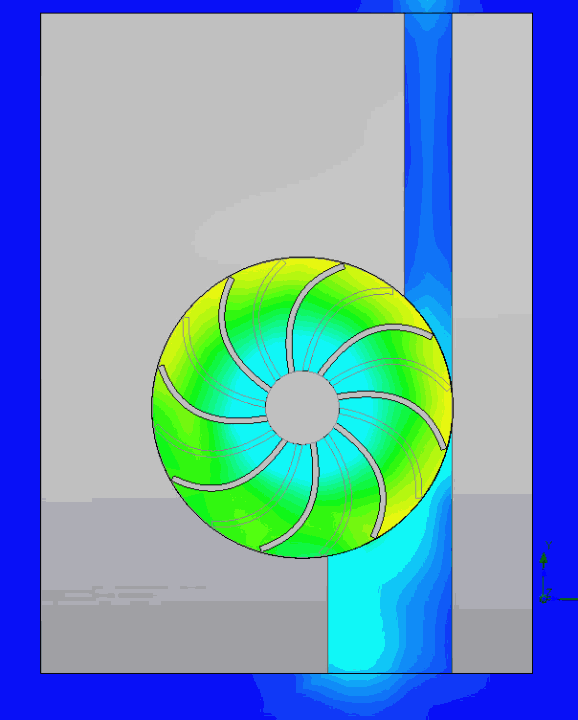

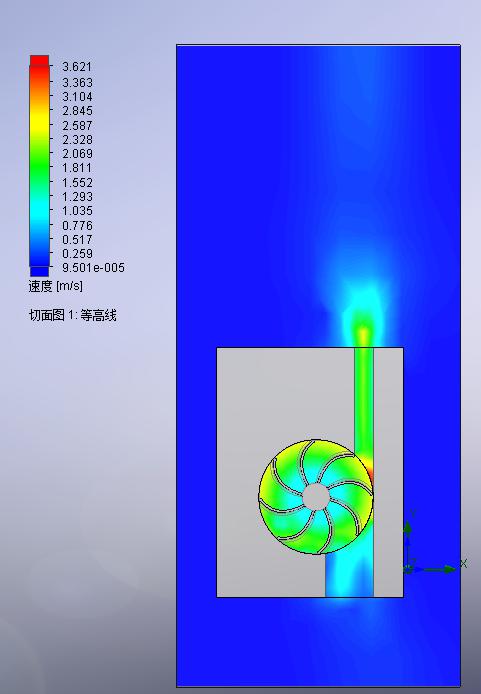

之后，我们可以插入切面图，来看到速度情况，如下图，同时，我们也可以根据这个切面图来生成动画。

总体来说，SOLIDWORKS的所有产品，都一贯沿着SOLIDWORKS简单、易用的风格，让大家在使用的过程中，以最少的鼠标点击及设置，来完成复杂的工作
