SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口

　　今天我们用SOLIDWORKS钣金绘制斜面上带有直筒的喇叭口，接下来我们一起来看一下操作步骤。

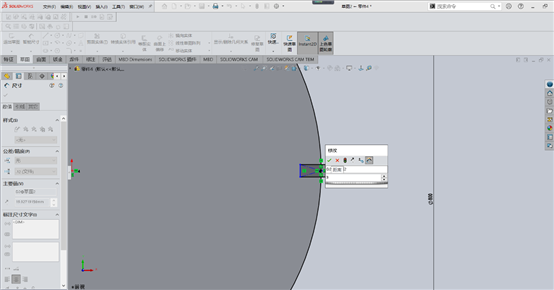

　　1．在前视基准面上绘制直径为800mm的圆，在一侧绘制距离为3mm的缺口

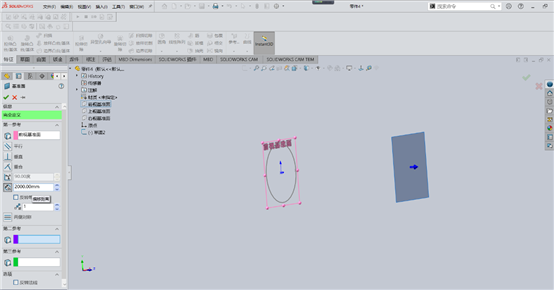

　　2.以前视基准面为参考绘制参考基准面1，距离为2000mm

　　3.在基准面1上绘制直径为2000mm的圆，并与前视基准面800mm圆的缺口位置相同。

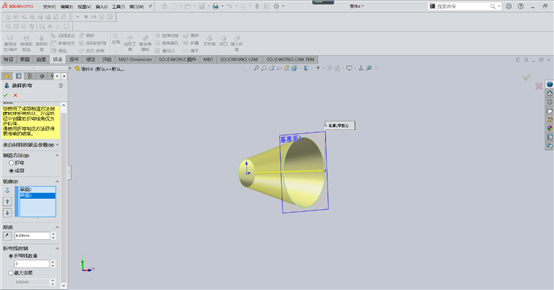

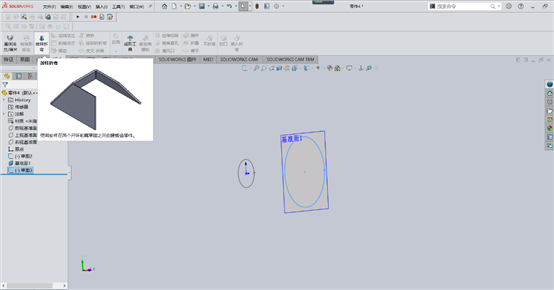

　　4.选择钣金选项中的“放样折弯”，依次点击两个草图。

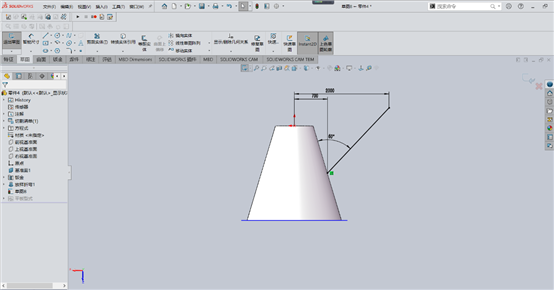

　　5.在上视基准面上绘制如图所示直线。

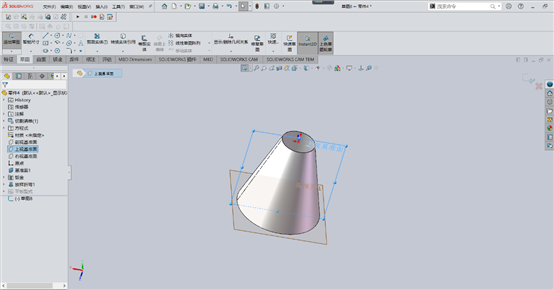

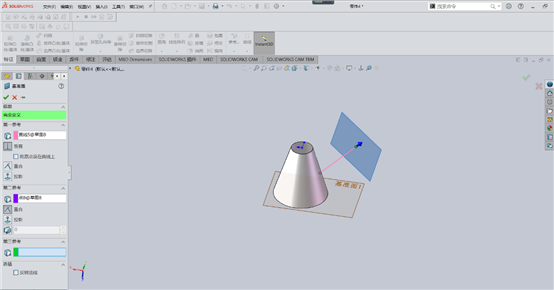

　　6.新建基准面垂直与直线并与端点重合。

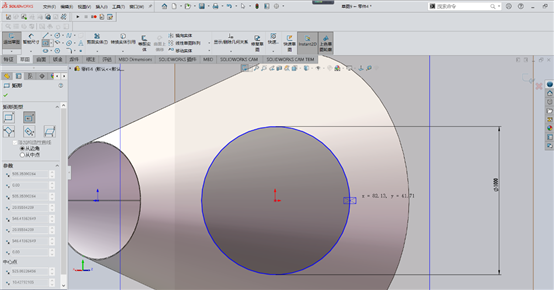

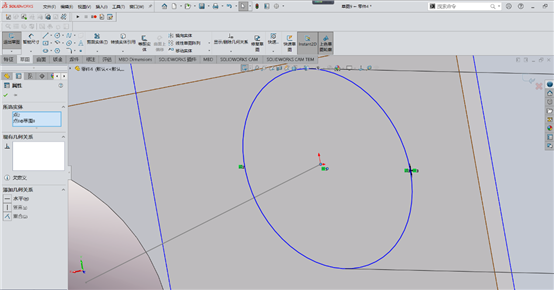

　　7.在新建基准面上绘制直径1000mm的圆，并留有3mm的缺口。

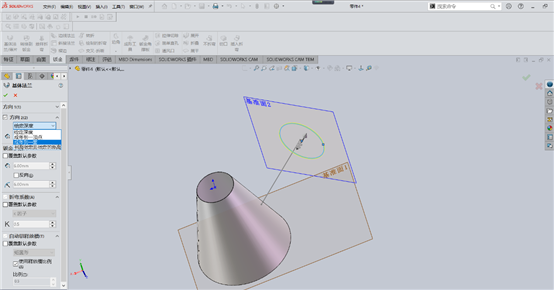

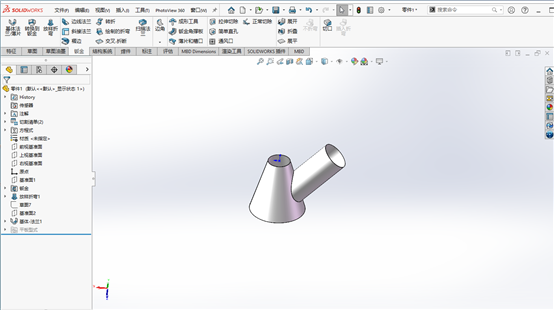

　　8.1）选择钣金选项的“基体法兰”，选择“成型到下一个面”点击圆锥面。

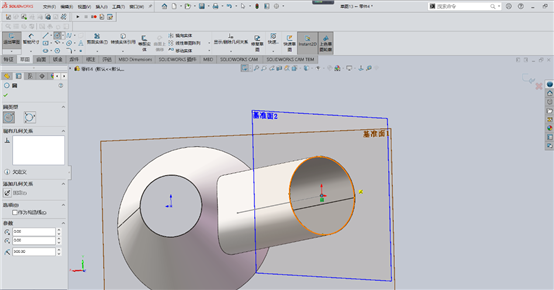

　　2）在基准面3上新建草图，拉伸切除圆锥面与直筒面相交区域。

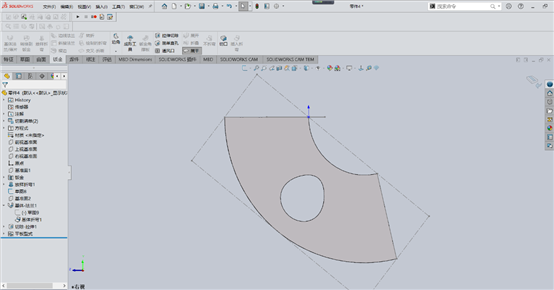

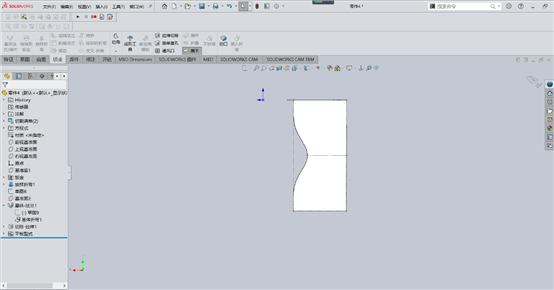

　　9.最后依次点击圆锥面与直筒面进行展开。
