如何在圆柱表面建立斜孔？SOLIDWORKS来帮你！

相信小伙伴们一直有个困惑，在曲面上建立垂直孔用异性孔就可以直接做。但是要在曲面上建立斜孔该怎么做呢？今天来给大家介绍几种方法。

方法一：

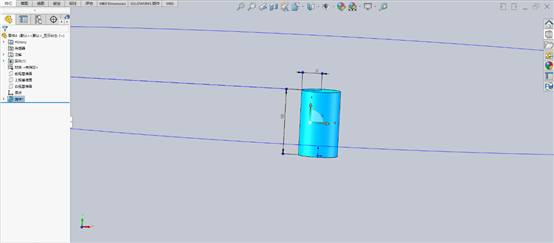

首先我们在前视基准面上先绘制一个如图所示的圆柱体

选择前视基准面转换实体引用，把底面转换成为构造线如图。

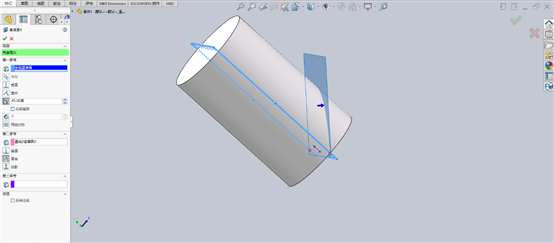

然后以前视面为基准面创建一个新的基准面，选择参数为角度，输入想要绘制斜孔的倾斜度。（这里以45度制作）

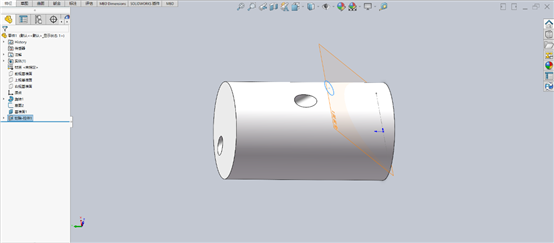

制作完成呢，就以新生成的基准面绘制草图，然后拉伸切除，想要制作的斜孔就生成啦。

第二种方法呢，操作起来会复杂一点，但是孔的样式是多变的。

看一下如何操作吧。

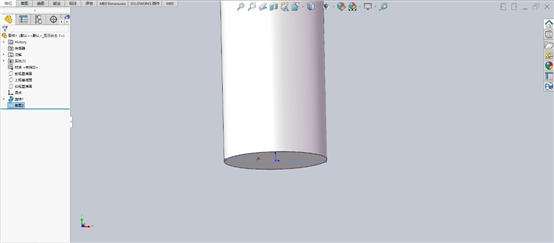

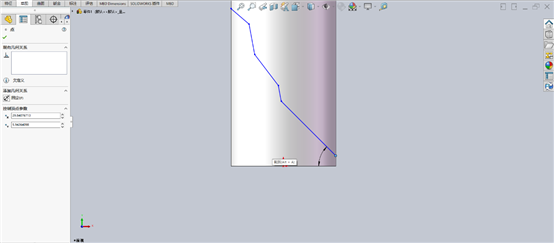

首先建立一个圆柱体，然后以前视基准面为草图平面绘制扫描路径。可以是直线也可以是多段线。（这里以多段线为例）

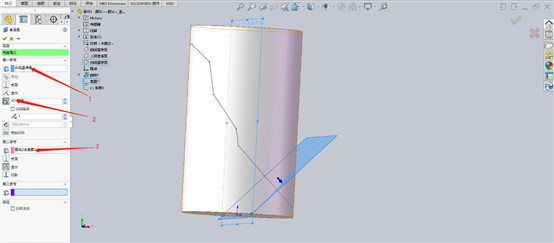

然后以右视平面为基准，建立一个基准平面。

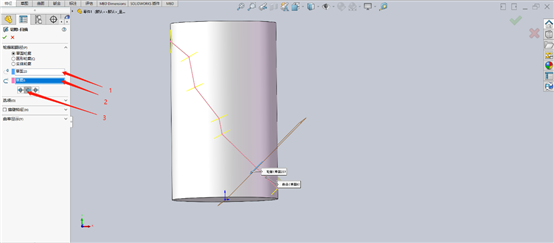

以新建基准面绘制草图。选择扫描切除命令。切出斜孔。

点击确定，打孔建模就完成啦，感兴趣的小伙伴可以试一下。

最后总结一下两种方式的优缺点，

第一种方式，操作简单，但是只能做一些简单的直孔

第二种方式呢，操作相对复杂一点，但是可以适用于复合孔的建立。请各位小伙伴们按需使用。
