协同设计那些事儿，你知道多少？

  疫情当下，很多企业无法现场开工，只能选择在家办公，对于制造企业的设计人员来说，对协同设计的需求更明显，那么协同设计到底是怎么一回事儿？需要那些支撑才能开展呢，今天我们就一起来聊聊协同设计那些事儿？

协同设计

   字面的意思就是多人同时进行设计，是多个人同时针对相同的设计对象（如产品或者产品的三维零部件等）进行的设计协同工作。制造业的设计为什么需要协同设计呢？是因为在设计工作过程中需要相互的借用一些零部件、参考一些零部件，在产品进行修改的时候还要考虑到一些变更的更新等问题，所以在想要进行协同设计时，不能太盲目的去进行，而是需要制定一定的策略和规则，这样才能保证设计环境和内容的有序和有效，特别是针对企业通用件和标准件的建立、管理和使用。

另外，协同的基础是要有一个共享的平台（或者服务器），这能确保调取的数据是同一份哦。如果这些基本的工作没有准备好，是谈不上能够进行有效协同设计的。而这些基础工作体现了后续协同的效率，所以，当下急着协同设计，不如把基础工作做好，在做好的前提前根子各自的情况选择不同层次的协同设计。

协同设计是有不同的层次之分的：比如针对大家使用最普遍的SOLIDWORKS软件来说，在基础工作做好的情况下，在有PDM和没有PDM平台的情况下都是可以进行协同设计的，只是效率和规模不一样而已，手工的协同协作也是为后续大规模的协同设计做铺垫工作的，下面我们就这些一一做些说明。

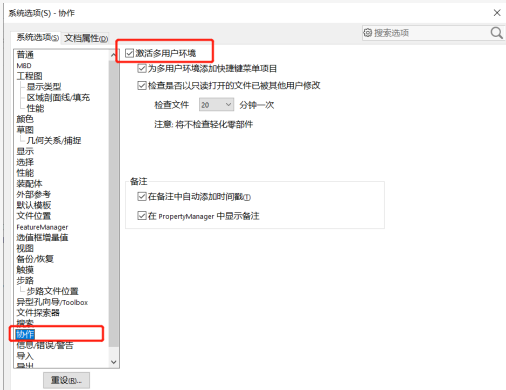

这是在SOLIDWORKS软件中进行的协作协同设计，不需要PDM平台，可以做多用户之间的协同设计，就是SOLIDWORKS选项中的协作，选项。如下图所示：

这是SOLIDWORKS针对多用户环境提供的协作选项，手工进行文件管理和协同设计时，强烈建议激活此选项。此协作选项是明确设定需要进行修改文件的“写”访问权限的获取，从而模拟PDM系统中的检入和检出文档的流程。这一选项减少了不经意修改其他相关文档或者与另一用户工作在同一个子装配或者其他相关文档时发生冲突的机会。

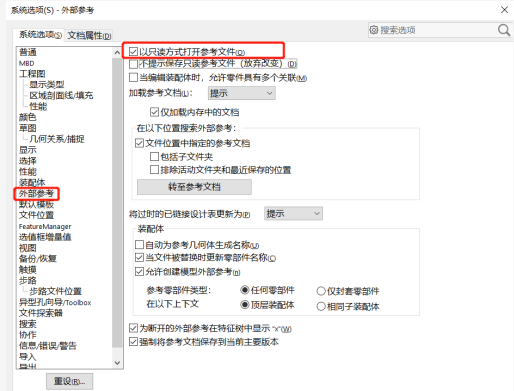

在协作环境下进行协同设计时，还有一个需要注意的地方就是选项中的外部参考里面的“以只读方式打开参考文件”，这样可以保证没有修改的文件以只读的方式打开，可以避免意外的存盘。使用此方法需要注意的是，如果设计人员确实是需要在一个网络共享驱动器的相同文件上做修改的话，必须在设计过程中，手工更改“只读”状态，获得“写”的权限。

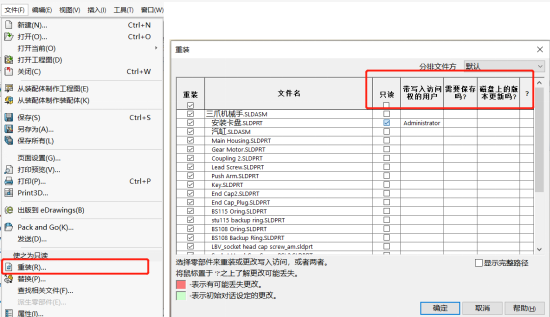

通过这些选项的设置，文件既能够以只读的方式打开，又能够以“写”的权限打开，对于当前已经打开文档的“只读”或“可写”状态也可以通过选择文件惨淡中的重装进行状态的改变和跟新。如下图所示：

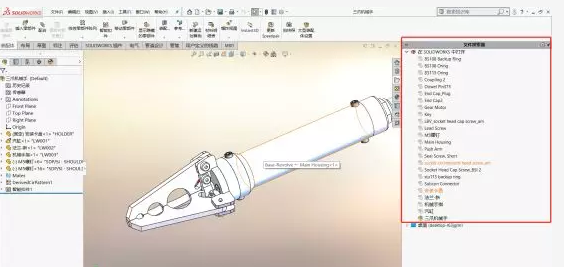

除此之外，集成在SOLIDWORKS界面内的“文件探索器”，可以显示目前打开的文件的状态，如下如所示：

在文件探索器里面，当前打开的文件显示高亮，未打开的零件显示为暗色，同时还显示哪些零件是“可写”的，用黑色显示，哪些是只读的，用橙红色显示，设计人员可以非常清楚的区分装配中零部件的状态，只需按照上述介绍的方法更改即可，从而手工实现对相同零部件的协同设计。

对于手工的这种协作协同，SOLIDWORKS还有一个选项可以检查当前的装配体中的某个文档是否被其他人员更新过。就是工具菜单里面的“检查只读文件”，可以检查只读文档是否被更新过，如果被更新过，可以使用文件菜单中的重装功能，将修改过的项目上载到当前进程或重装文件原件而无需退出SOLIDWORKS软件。

以上是设计过程中的协同操作方法，那么最主要的通标件应该如何配置呢？通用件和标准件属于公共资源，为了保证在多用户协同设计环境中，所有的人员都采用统一、一致的公共的通标件数据库，定制存放和使用规则并且进行应用前的设置就很重要了。

以上部分就是只借助于SOLIDWORKS设计软件可以使用的协同设计环境和最佳实践方法。但是，当工作在一个网络共享驱动器的情况下，任何人对于一个共同文件的引用需要密切关注其状态。是只读还是写的权限，当引用别人修改的文档的时候必须及时更新才能反映设计变化。同时注意公共资源的通标件设计库只能使用，严禁修改。此协同设计方法需要在网络环境下进行远程交互才能完成。

对于真正的协同设计还需要版本控制、流程、权限、变更单等功能的支持，这就需要有PDM平台的协同设计了。对于这种方式，在下面只做说明，毕竟是需要借助于PDM平台，很多企业可能没有，当然，如果需要的话，对于目前的远程工作状态，我们是可以远程给企业搭建的，文末详细注明联系及搭建方式哦。

基于PDM平台的协同设计师可以自动处理以上手工方式的交互和功能的扩展，并且允许每一位用户有一个本地的工作区域，因为本地工作区域与网络共享驱动器相比会有更显著的性能改善。并且在有PDM平台下，项目协同体现在数据集成、过程集成和知识集成三个方面，可以有以下层次的协同：

对于这些层次的协同是需要数据库来支撑的，通过建立产品信息共享和重用中的单一数据源的规范化定义和分布存储的管理机制与方法，构建逻辑与物理的映射机制及其支持环境，实现产品数据版次的控制和管理，保证型号数据的一致性。同时提供全局的更改管理和更改定义，具有异地产品数据的检索、查询、传递和管理的功能。

那基于以上层次的协同，当然不是几页就可以写清楚的，要根据企业的实际情况来定制实施方案。当然，如果您感觉您的企业需要PDM协同平台，可以在疫情当前比较闲暇的时间，准备一台服务期，安装好服务期操作系统和数据库，网络可以连接互联网或者IT建立VPN，然后联系我来选择PDM系统，由我们来远程登录服务期进行PDM系统的安装和配置，远程到各个工程师的电脑上进行客户端的安装（或者由内部IT去安装，我们提供客户端的安装方法）。

最后祝每个企业在这个特殊的时候，不管使用什么方法，都能进行远程的协同设计。
