SOLIDWORKS平板折圆弧制作方法

钣金加工中有一种卷圆工艺,常用于门轴、门铰链等钣金件。其结构形式一般为一块平板或钣金折弯件连接着一个钣金卷圆,钣金卷烟内孔一般为直径4~8mm之间。


现代钣金都用SolidWorks画图,有些朋友还不知道怎么画出来。今天就介绍一下这个形状怎么用solidworks软件绘制出来,设置好折弯系数并能展开。

用solidworks画钣金件,建议用钣金工具,因为钣金工具把常用的钣金情况都设计出来了。今天的钣金卷圆就在钣金工具栏中,可能有些人没有发现,下面我来截图讲解一下。

SOLIDWORKS平板折圆弧制作方法

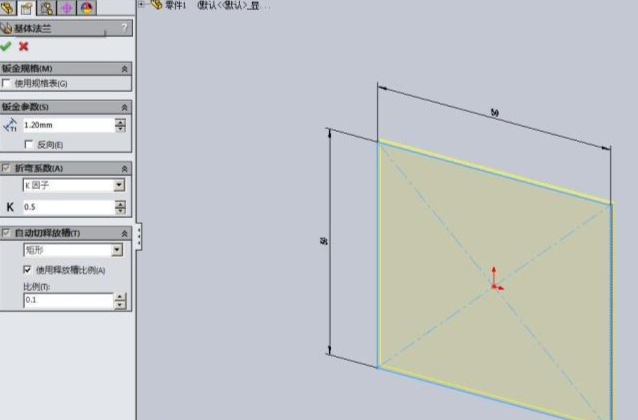

先用钣金工具绘制一个基体法兰,长宽尺寸设为50mm。钣金厚度设置为1.2mm,折弯系数处选择K因子,数值0.5。

SOLIDWORKS平板折圆弧制作方法

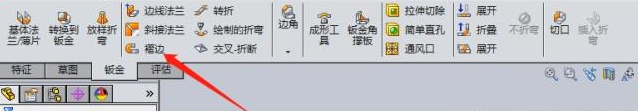

我们看钣金工具栏中没有专门用于卷圆的工具,其实它隐藏在褶边工具里面。

SOLIDWORKS平板折圆弧制作方法

选择褶边工具,选择任意一条边线,材料在内,类型和大小选择最后选项:滚轧,可能是翻译问题或叫法不一样,SolidWorks软件中不叫卷圆,但是它的功能就是卷圆。下面设置角度,角度值根据板厚和软件展示的效果调整,这里设置为320度,半径设置为2.5mm,预览效果和参数如下图,打钩确认,钣金卷圆就绘制完了。

SOLIDWORKS平板折圆弧制作方法

因为前面已经设置好折弯参数了,这里点击展开,就可以自动展开了。

延伸使用方法:看网络上关于画钣金圆管的图形,都是采用草图画圆。然后画断开线,钣金基体法兰拉伸出来的。我们用这个褶边中的卷圆命令也可以实现。

方法:

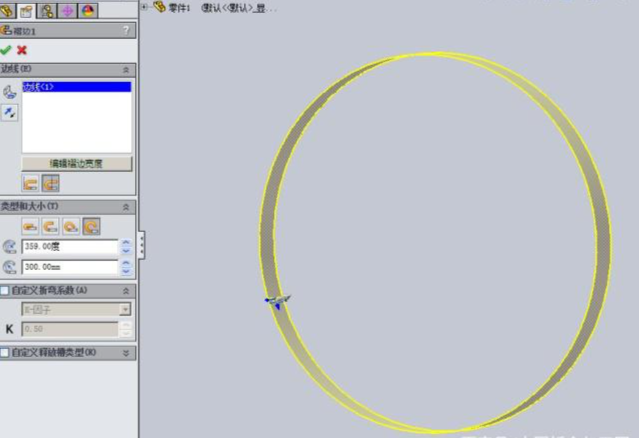

把上面基体法兰其中一个尺寸设置为5mm,修改褶边选项,角度改为359度,钣金我设置为300mm,也就是直径600mm的圆管。看效果同样可以绘制圆管类钣金件,5mm直边长度可以忽略不计。看细节,有个小间隙焊接时焊下就好了。

SOLIDWORKS平板折圆弧制作方法
SOLIDWORKS平板折圆弧制作方法
SOLIDWORKS平板折圆弧制作方法
SOLIDWORKS平板折圆弧制作方法

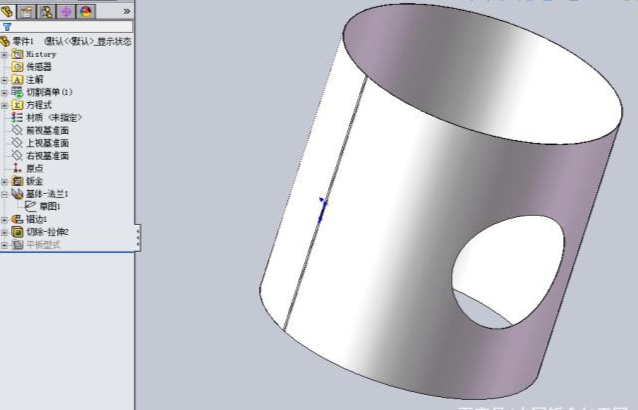

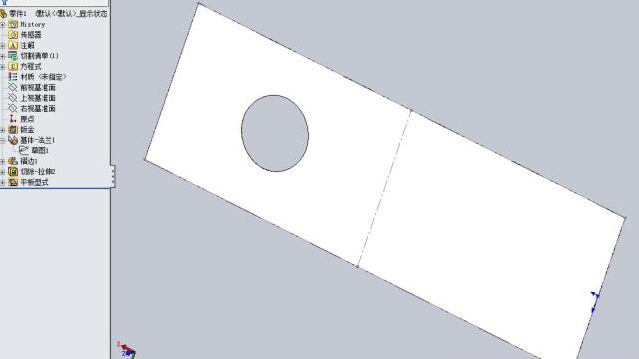

同样可以,拉伸切除孔,并可以自动展开。是不是很方便。
