SOLIDWORKS装配体着色技巧

今天为大家带来一个关于装配上色的小技巧！相信大家在用solidworks设计时，多多少少都会对装配体进行上色，以达到设备最真实的效果，但是有时候我们会发现当我们在装配体中编辑零件颜色时，零件颜色却一直无法改变！这是什么原因呢？

如下图：

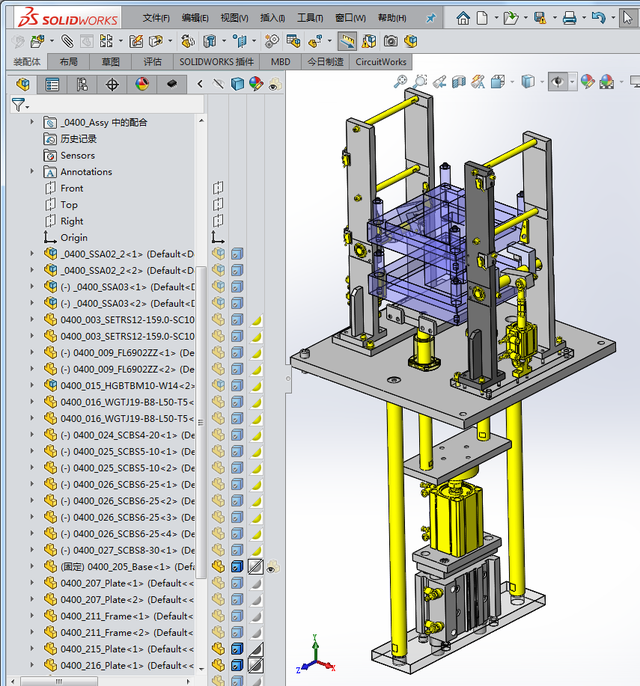

这是一个普通的举升码垛机构，我们想使“立柱 ”颜色变为黑色，

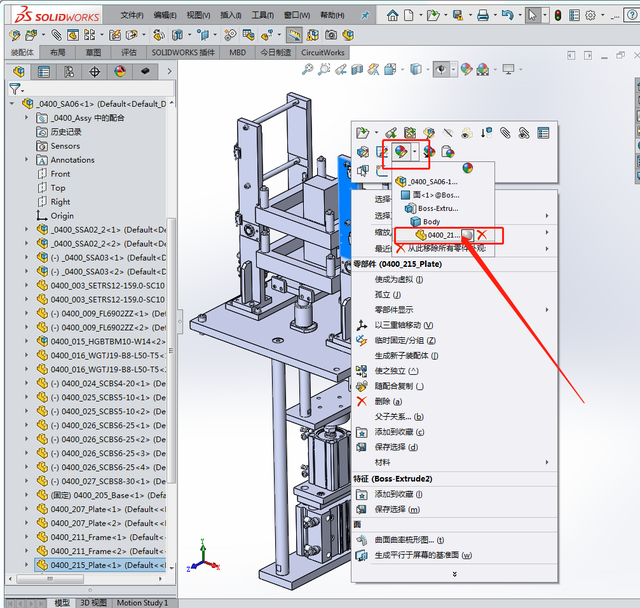

我们选择“立柱”--右键--点击着色按钮△---选择零件，如图：

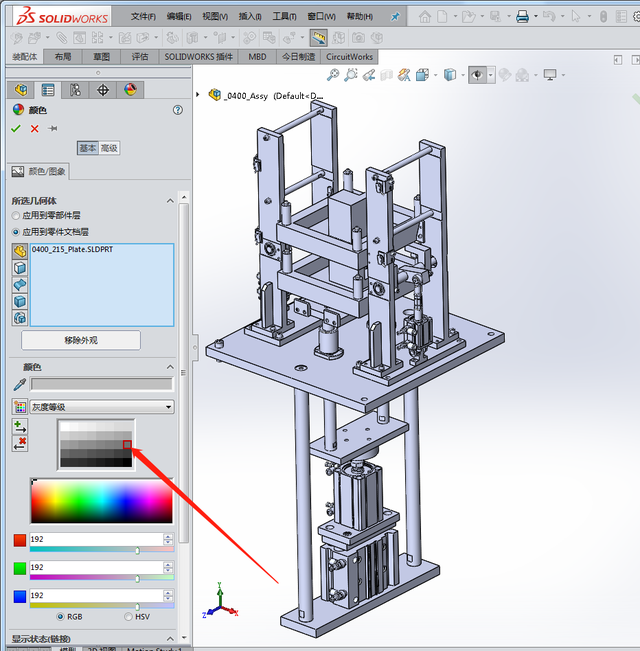

选择黑色，点击√，进行确定；

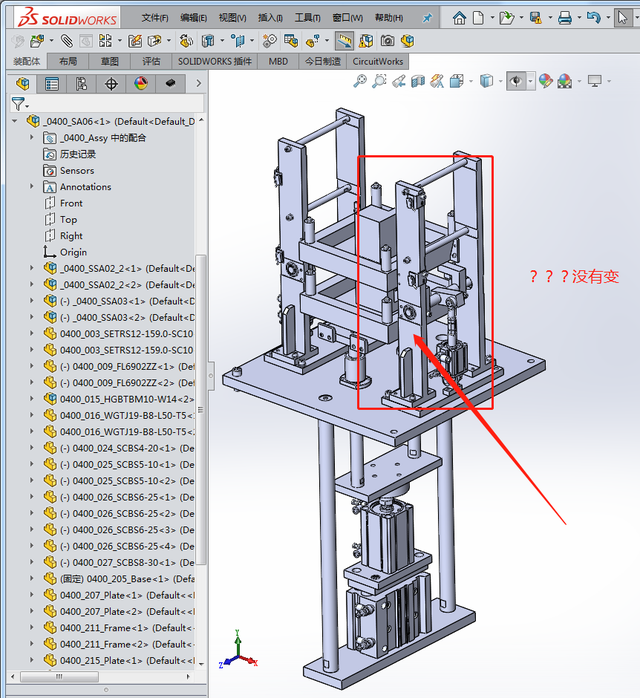

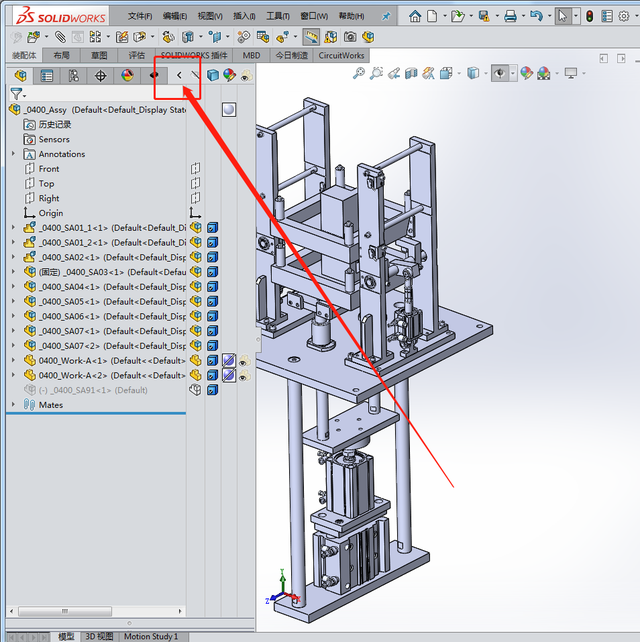

我们发现颜色并没有改变，这是怎么回事呢？往下看，我们打开设计树拓展按钮△，如下图：

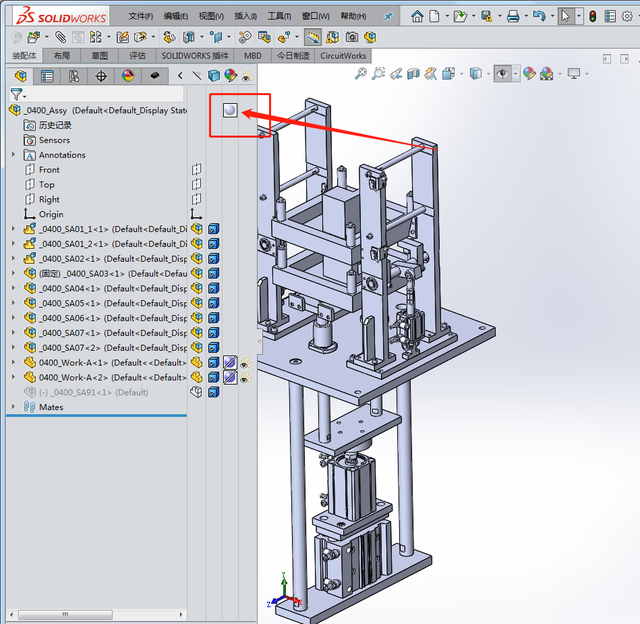

这时在展开的状态栏内我们发现总装0400_Assy颜色状态处已经被定义了一种颜色，如下图：

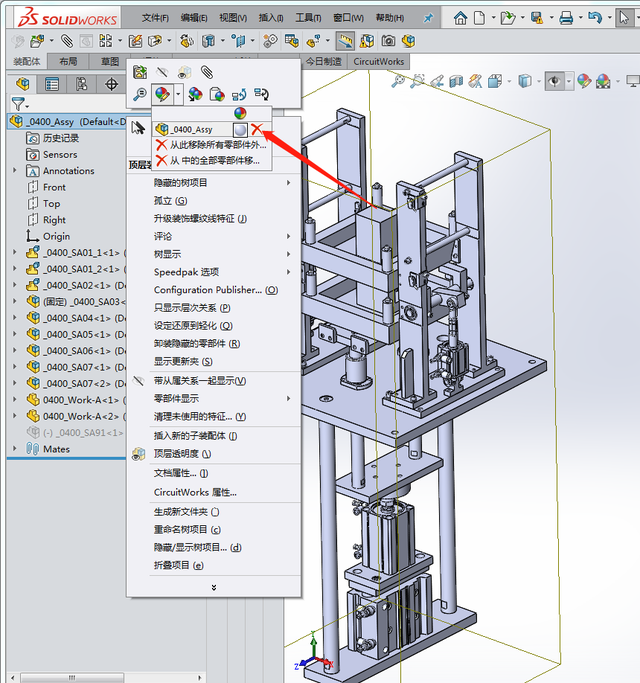

我们在设计树中，选中总装---右键--着色---删除已定义的总装颜色；

然后我们就可以自由定义自己想要的颜色了；同理如果子装配有定义颜色的话，也要删除之后才能改零件颜色的，否则就会被上层级的给覆盖；

怎么样，你明白了吗，赶快动手试试吧！
