SOLIDWORKS提升配合效率利器——配合参考

　　当我们在组件内装配螺栓、螺母等标准件时，需要先把标准件添加到组件内，然后再添加同心和重合的配合关系，如果标准件比较多时，这是一个非常繁琐的过程，那么在这个操作流程中有没有更好的方式进行，缩短装配的时间？

　　答案是有的，我们可以在标准件模型上建立配合参考，那么我们就可以直接把标准件拖拽到对应的安装位置就可以自动添加配合关系。下面将对如何添加配合参考进行详细讲解。

　　打开标准件，添加配合参考

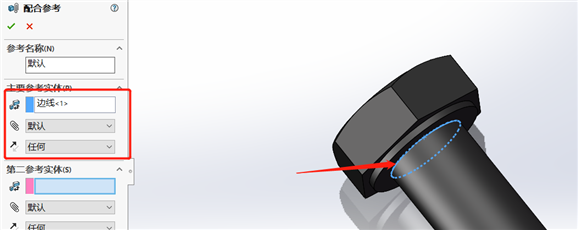

　　对于标准件，只需要添加主要参考实体即可，这个参考实体最好选择对应安装的边线，如下图所示

　　点击保存，那么下次我们在安装这个标准件时，就可以自动添加配合关系

　　备注：如果是需要多个配合参考才能确定的模型，那么需要在配合模型和被配合模型上都建立配合参考。

　　下面对装配标准件的操作进行一个扩展说明，总共有四种方式可以进行

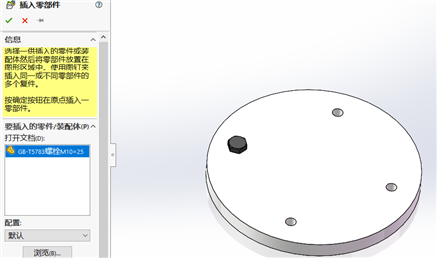

　　软件界面，插入零部件，选择标准件，移动鼠标将标准件移动到安装位置即可完成自动配合。

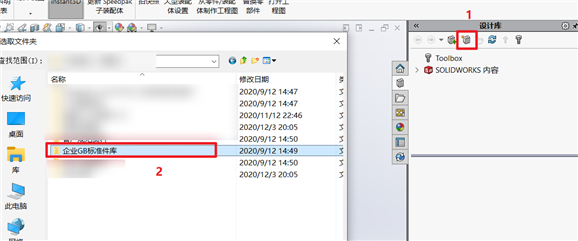

　　将标准件文件夹添加到设计库中，在设计库直接拖拽标准件到安装位置即可

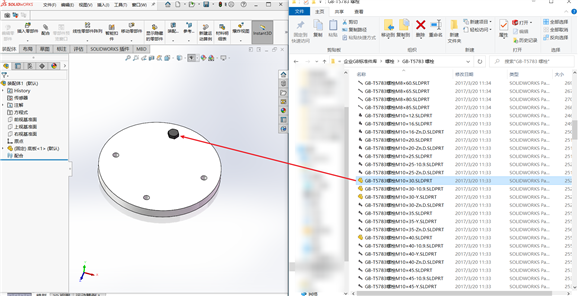

　　可以直接在window文件夹里拖拽相应标准件到组件内

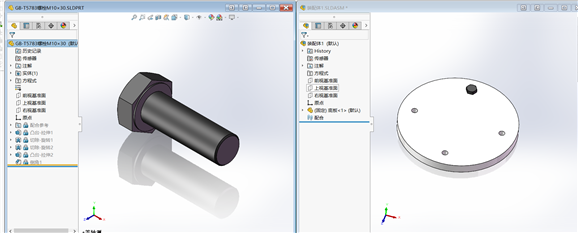

　　通过平铺窗口进行零部件的插入，拖拽标准件模型到组件内即可
