SOLIDWORKS让弹簧模型动起来——柔性零件的应用

   作为机械工程师,你是否想过让弹簧式的零件在装配中自动压缩或拉伸,但是却没有找到方法?

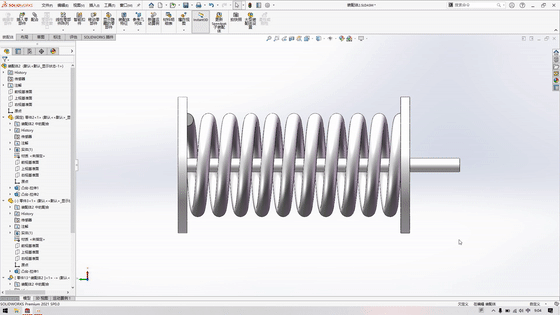

  今天的方法,艾金米带着它来了!先看成品!



  再说条件:

  SOLIDWORKS 2020及以上版本,新增柔性零件功能,可以通过装配体几何体来驱动柔性零部件的几何体,例如,您可以用装配体自顶向下方式建模,其中弹簧长度由装配体中的外部参考驱动。 您可以使用使零件成为柔性,因此,弹簧由装配体驱动,从而就得到了弹簧的柔性运动。

  最后看步骤:

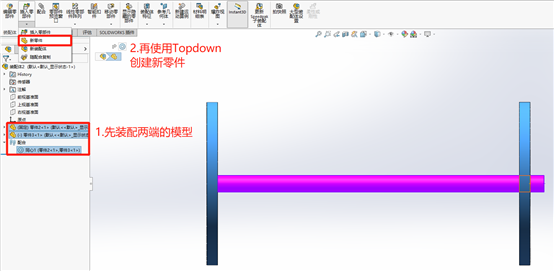

1、先装配两端的零部件,添加同心配合;

2、使用Topdown方式插入新零件,默认前视基准面;

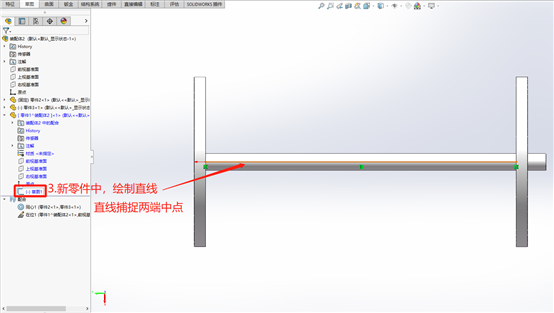

3、创建草图1,捕捉弹簧两端零件的中心位置;

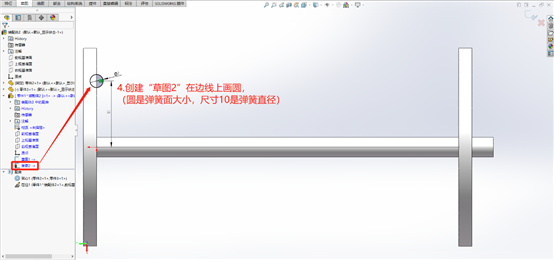

4、创建草图2,在一侧边线上绘制弹簧截面圆,定义尺寸;

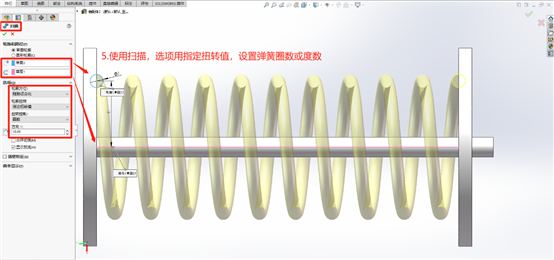

5、启用扫描命令,选择草图轮廓,对应选择圆与中心扫描路径,选项-指定扭转值-圈数设置10,完成扫描;



6、退出零件编辑模式,点击零件名,在对话框中选择“制作柔性零件”;

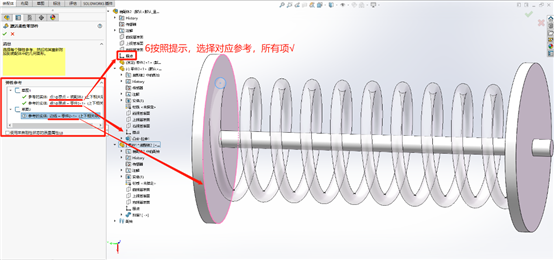

7、点击弹性参考中的项按照提示,选择对应参考,直到全部√。

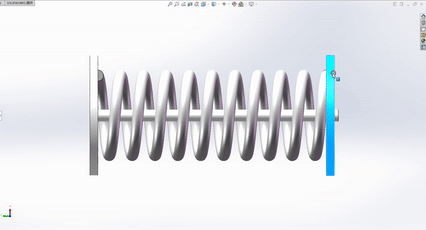

8、确定,制作完成,看看成果。
