当solidworks软件版本低时如何打开高版本文件?


相信很多小伙伴在日常生活工作中都会遇到因为软件版本和文件版本不符合,而打不开文件的情况,对各位使用solidworks进行设计的工程师而言,在工作中也常常会遇到这样的情况,当我们将自己做好的SOLIDWORKS模型发给别人时,却因为对方的SOLIDWORKS版本较低,而打不开模型文件。在这种时候,我们通常需要先将SOLIDWORKS模型转换成中间格式(igs、stp等),然后对方就可以使用较低版本的SOLIDWORKS打开了。

不过,可能你不清楚的是,可以使用低版本的Sevice Pack 5来打开下一个版本的SOLIDWORKS零件和装配体。比如,在SOLIDWORKS 2018 Service Pack 5中,您可以打开SOLIDWORKS 2019文件。 但是只有两个连续的版本之间才可以实现。 您不能在SOLIDWORKS 2017 Service Pack 5中打开SOLIDWORKS 2019文件。需要注意的是,使用低版本打开高版本的文件只能以只读模式出现, 而且,FeatureManager设计树包含有限数据,需要FeatureManager设计树数据的任何操作均无法执行,如下图所示:

solidworks软件版本低时如何打开高版本文件

SOLIDWORKS低版本软件打开高版本文件

那我们使用低版本Service Pack 5打开 SOLIDWORKS零件或装配体之后,可以做什么操作呢?我们可以:

  1. 1、查看配置;

  2. 2、使用测量工具;

  3. 3、查看质量属性和自定义属性;

  4. 4、查看材料。

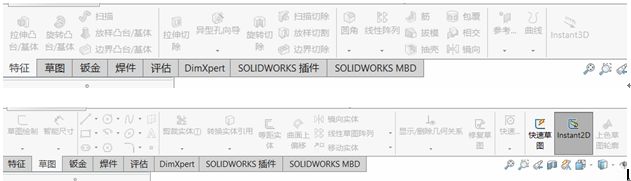

窗口中其他的命令都是灰色的,这就代表我们不能够编辑此零件或装配体,如下图所示

solidworks软件版本低时如何打开高版本文件

SOLIDWORKS低版本软件打不开高版本文件,但是我们可以在低版本的Service Pack 5的工程图和装配体中使用未来版本的零件和装配体。下面我们单独来看一下在装配体与工程图中可以做什么。

  1. 1、将未来版本 SOLIDWORKS 零部件或子装配体与其他零部件配合。

  2. 2、添加包括未来版本和当前版本零部件的材料明细表。

  3. 3、隐藏和取消隐藏未来版本零部件。

  4. 4、创建包含未来版本和当前版本零部件的装配体工程图。

  5. 5、配合未来版本和当前版本零部件时使用干涉检查。

  6. 6、未来版本零部件的镜像和阵列。

  7. 7、请参见和参考未来版本零件或子装配体的默认平面和原点。

我们可以在低版本的Service Pack 5中创建高版本的SOLIDWORKS零件和装配体的工程图,但此方法有其局限性,我们无法:

  1. 1、插入模型项目。

  2. 2、访问FeatureManager设计树数据,例如焊件切割清单和焊缝。

我们可以创建包含当前和未来版本零部件的装配体工程图, 但是不能在先前版本的Service Pack 5中打开未来版本的工程图
