有限元分析小白入门指南(深度干货) | 操作视频

有个比喻,有限元仿真就像是女神,工程师讲起有限元仿真,多少都有点兴奋或者眉飞色舞。但是真让你追求的时候,大多数工程师就开始退缩了,因为学习过程中会遇到很多问题,诸如准不准、边界条件、工况简化、理论背景、软件操作等等.....

作为一个结构工程师,有限元分析是必备的技能。怎么在工作中有效的使用有限元分析才是我们掌握的重点。我也是在有限元的边缘试探,欢迎朋友们批评指正。

一、 什么场合会用到有限元分析

1、设计验证(有效减少样机数量):传统的验证方式主要是采用样机和手工计算,成本高、时间长、可以验证的方案少。如果不做设计验证,对企业来说更是在崩盘的边缘试探了。

2、新产品研发,完成产品研究:可以模拟测试产品在各种场合下的使用状况。

3、设计方案评估:有效评估结构工程师提出的各种创新的结构,找出满足要求的结果。

4、提供优化思路和方案:优化模块可以根据多参数的范围、制约条件以及优化的目标。找出最优方案。

5、设计参数的确定:日常设计工作中,参数的确定大多是由原有产品类比和工程经验来确定。可以使用有限元分析来做数值计算,提供设计参考。

6、产品问题分析和质量治理:如果产品出现质量问题、测试问题,其中设计是否合理是考察的重要环节。有限元分析软件是重要的分析工具。

以上这些场合直接决定了企业产品的质量、可靠性、成本以及创新,也是未来研发体系建立,不可缺失的环节。

二、 学习SOLIDWORKS Simulation的一些心得

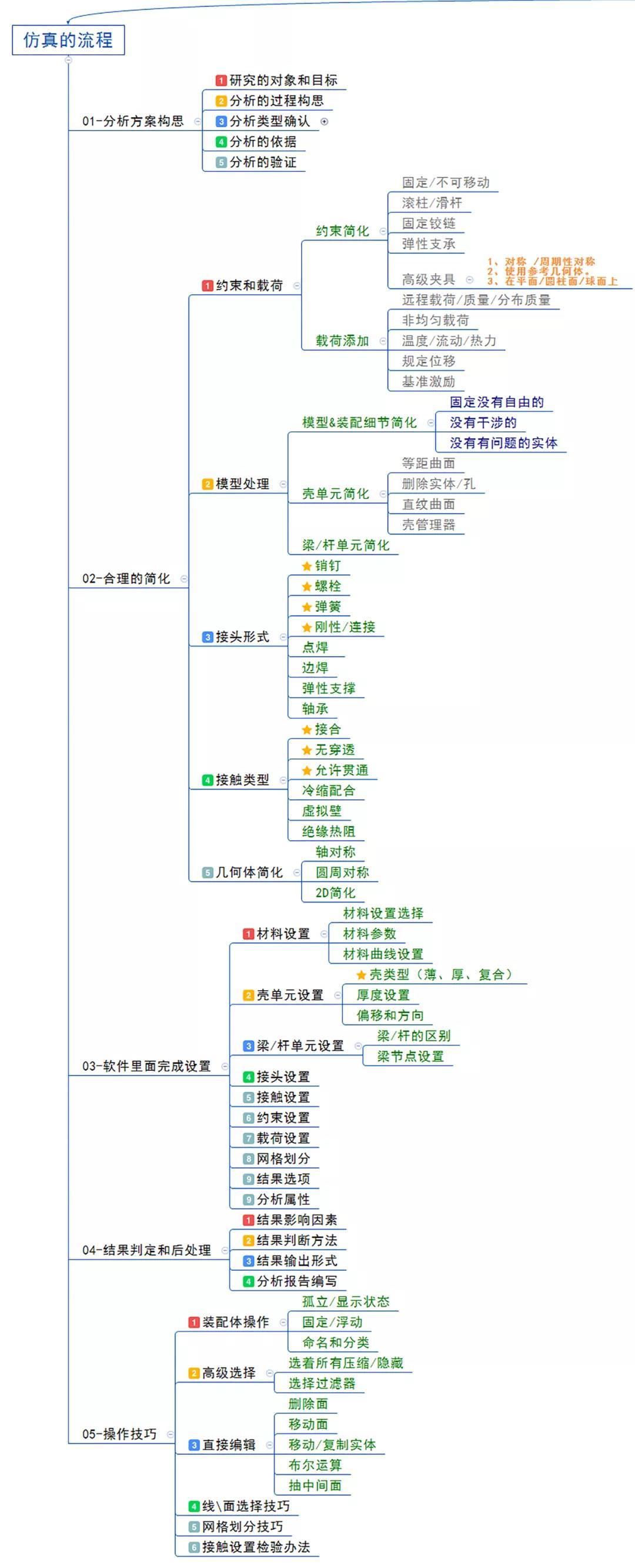

在日常工作和培训过程中发现,工程师在实际操作项目的过程中,可以说是频频报错,其主要原因就是分析流程不清楚。分析是一个逻辑很强的过程,没有全面流程的思考,得到想要的结果很难。我们可以把分析流程分为四个大的部分:

1、分析方案构思:

首先应该确定分析的研究对象和目标。实际操作时对象复杂、目标不清楚经常发生。复杂的目标我们应该把目标分解成多个项目来研究。有了这些明确的构思后,我们才可能确定会用到哪些分析类型,以便为后续简化提供依据。

分析的验证和依据也是容易忽略的,因为时常我们没有明确依据和验证的办法,我建议可以从两个方面着手。

相关行业标准,比如振动实验国家标准MIL-STD-810F。验证部分我们应该结合以往实验数据,以及产品实际使用反馈来完善。


2、分析简化:

简化的目的是突出重点,更高效的得出模拟结果。常见的简化就是几何模型的简化,去掉影响不大的细节特征。我的观点是约束/载荷、接头形式、接触类型以及确定用哪种单元格都是一种简化。

必须有了合理的简化,我们才能顺利而且高效的完成仿真分析,同时也可以获悉分析结果和真实工况的差别。

3、在软件里完成设置:

这个环节其实难度不是太大,我们有很多的教程、视频、帮助文档等都可以帮助我们完成分析的设置。


其中最重要的两个环节,一是网格划分,二是分析设置。网格的目标是用尽量少的网格得到最佳的目标值,网格的多少直接影响整个计算量和精度。其实我有一个看法就是,我们大多数制造业企业项目周期是非常有限的,如果一次分析计算超过一晚上(8个小时),基本上需要一周才有可能完成分析项目,这样对整个项目来说压力会非常大,我们需要根据实际情况取舍。


4、结果判定和后处理:

有限元的过程一定是一个迭代的过程,需要多次计算、多个方案的计算才能得到一个我们可以接受的值。所以我们做有限元分析的时候,不是一拿到模型就知道网格设置多大。


到底我们计算出了什么样的结果是我们可以接受的,一方面,其实我也不知道怎么讲比较科学(就是弄不清楚),只能说需要综合判断,感觉这是一句废话,不具备可操作性,我们可以参考下列方法:

1)重点考察简化的地方,这是对结果直接影响的地方。

2)网格划分,应力/温度变化梯度比较大的地方网格应该尽量的密。网格划分可以真实的表达几何体,如圆角的地方网格应该小于圆角大小的一半,板厚度方向至少需要两层以上的网格等等。

3)坊间流传有一个工程经验的参考,就是对比应力的波节值和单元值之间差距不超过5%。这个时候可以认为网格细化到位了。

4)查看位移的传递,装配体里面两个相邻的零部件位移发生突变(没有位移的传递),应该是这里接触关系设置不正确,也可以做一个频率分析,看看模态,结合的地方是会一起振动。

5)通过工程经验、真实的物理测试或者实际使用的反馈,来验证你分析的趋势对不对。当然对错的判断还是需要谨慎,你以为的不一定是真的。


三、理论背景

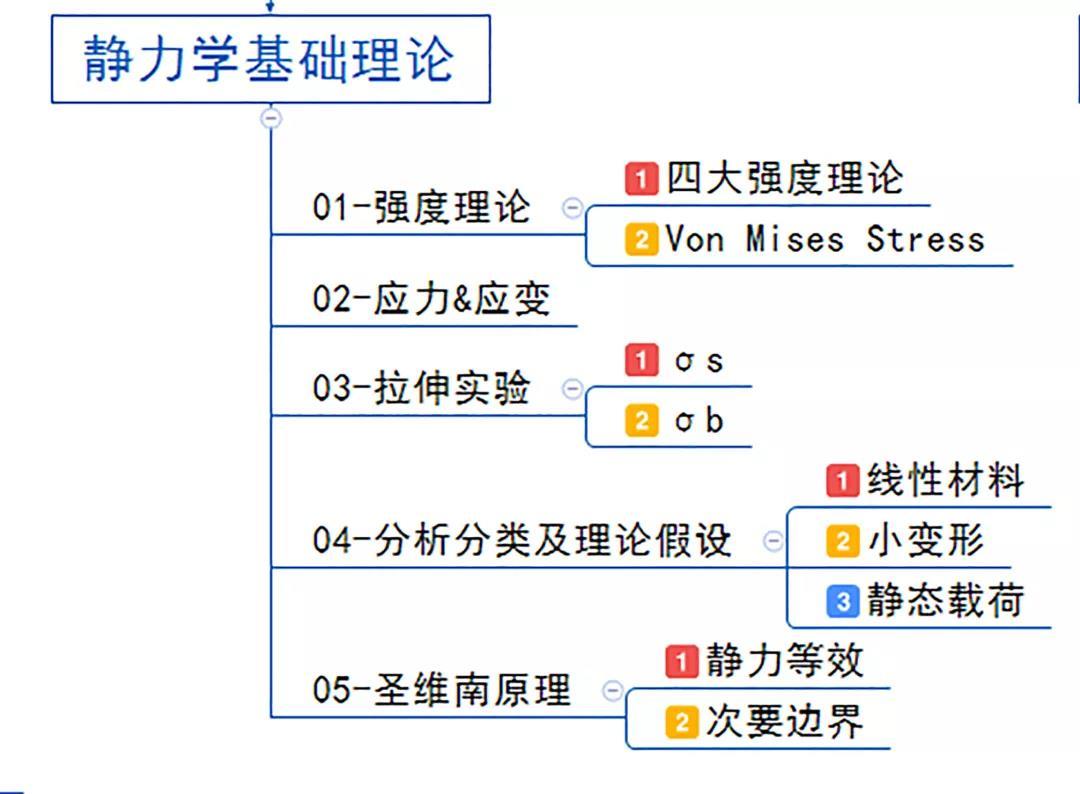

理论背景的学习绝对是一个大坑,想认真学习下,发现分分钟蒙圈,不学习又始终理解不到细节。我总结下面几个方面的基础理论,是至少需要掌握的。强度理论和应力&应变是我们材料力学的内容,应该都知道。

重点是我们需要掌握静力学的三个理论假设,可以帮助我们正确的判断出需要的分析类型,虽然看起来比较简单,实际操作的时候问题还是很多。

圣维南原理是分析简化的时候一个重要的理论,帮助我们理解如何做静力等效和次要边界。比如,我们需不需要划分单独的接触面来完成约束和载荷的添加。


四、学习建议

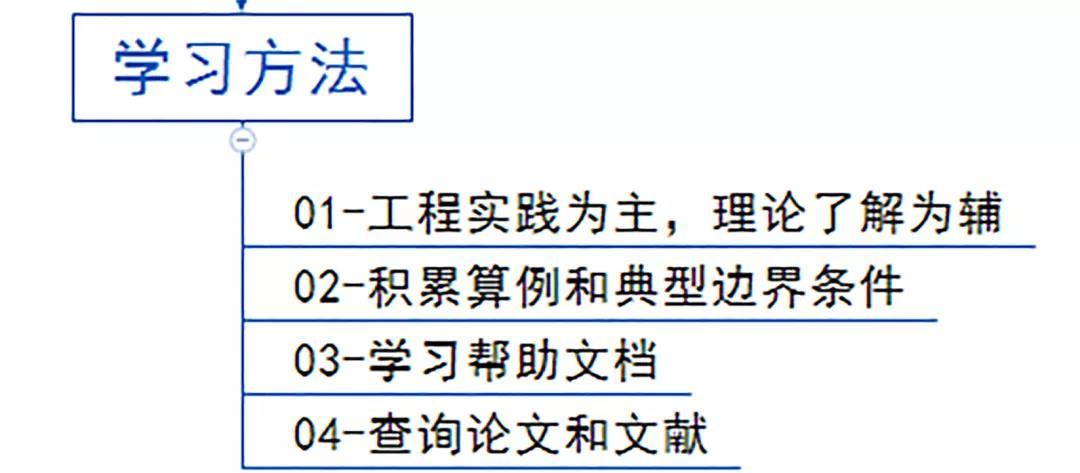

学习没有捷径可以走,但是有重点需要先行掌握。学习时总容易陷入的就是理论背景知识的漩涡,建议工程实践为主,理论学习为辅,逐步的完善知识点。


大多数工程师反馈,课堂演示的算例,很容易上手完成,但是遇到实际的分析项目就抓瞎了。需要我们积累典型的算例,获得算例的简化办法、边界条件的加载方式等等。算例的获得,除了参与直接的有限仿真项目之外,我们还可以整理已有的算例,查询相关论文资料等。


另外,查看帮助文档也是学习的重要环节,大多数软件操作的细节以及典型例子,在帮助文档里面都有非常详细的描述。

总结,其实我是一个小白,欢迎各位前辈批评指正,更希望大家可以分享自己的经验和实践,最后希望喜欢有限元的朋友,可以开心的学习,毕竟好处比较多。有限元分析的这些神操作,如果您还没有掌握,那再来一遍吧!
